全无机卤化物双钙钛矿材料具有荧光量子产率高、合成方法简便和组份易调控等优点，在发光、光电探测和光伏等领域显示出巨大的应用潜力。然而，关于这类材料的研究目前主要局限于可见光谱区。因此，开发具有高效近红外（NIR）发光的全无机卤化物双钙钛矿材料具有重要意义，有望进一步拓展其应用前景。

针对此问题，中国科学院福建物质结构研究所陈学元课题组通过Na/Ag合金化策略对Cs₂AgBiCl₆双钙钛矿材料进行局域结构调控，提高了Bi³⁺对近红外发光中心Yb³⁺和Er³⁺离子的敏化效率，实现了高效的稀土离子近红外发光。

Cs₂AgBiCl₆双钙钛矿是一种新兴的环境友好型无铅钙钛矿材料，研究团队通过稀土离子掺杂引入近红外发光中心，基于Na/Ag合金化手段合成了一系列不同组份Cs₂Ag_1-xNa_xBiCl₆:Yb³⁺和Cs₂Ag_1-xNa_xBiCl₆:Er³⁺材料。与不含Na⁺离子的Cs₂AgBiCl₆相比，在Cs₂Ag_0.2Na_0.8BiCl₆材料中，Yb³⁺和Er³⁺的近红外发光强度可分别提高7.3倍和362.9倍（图1），最佳近红外发光量子产率分别为19.0%和4.3%。

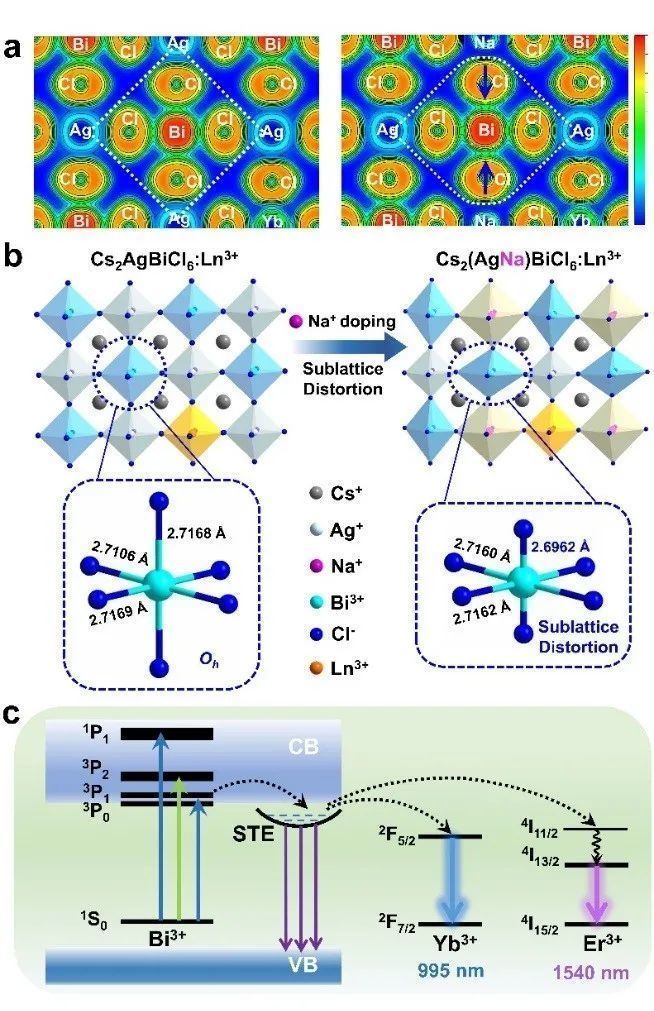

进一步地，团队通过带隙分析以及拉曼光谱测试，证实Na/Ag合金化诱导了Cs₂Ag_1-xNa_xBiCl₆基质中[BiCl₆]^3-八面体的晶格畸变，有利于促进Bi³⁺离子吸收效率的提高。基于理论计算，清晰地揭示Na/Ag合金化引起Bi-Cl键长的不均匀变化，导致了[BiCl₆]^3-八面体中Bi³⁺的局域对称性破缺。此外，通过温度依赖的稳态和瞬态荧光光谱，阐明了稀土离子近红外发光增强来源于Bi³⁺对掺杂稀土离子（Yb³⁺和Er³⁺）的敏化效率的提高（图2）。

基于稀土掺杂Cs₂Ag_1-xNa_xBiCl₆双钙钛矿材料的优异近红外发光特性，团队将其与365 nm 紫外芯片封装，研制出高性能NIR-LED器件，证明了材料在无损检测、夜视照明和背光源等领域的潜在应用（图3）。该工作为设计新型高效近红外发光稀土掺杂双钙钛矿材料提供了一种新思路，相应的研究成果有望应用于近红外发光二极管、光通讯以及近红外夜视成像等领域。
