作为一种导电聚合物，聚苯胺（PANI）具有多种氧化还原态、理论赝电容高（960 F/g）、易于合成等优势，而被广泛用作超级电容器电极材料。由于分子链间的π-π相互作用导致PANI容易聚集或团聚，进而与电解液接触不充分（图1 a），因此PANI的利用率和实际比电容低。

此前，中国广西师范大学钟新仙教授与韩国国立韩巴大学Jang Myoun Ko教授报道的Nafion掺杂PANI复合材料均表现出比纯PANI更高的比电容。然而澳大利亚伍伦贡大学Gordon G. Wallace教授制备的Nafion掺杂PANI复合材料显示出了比纯PANI更低的比电容。产生矛盾的原因是：Nafion本身不提供电容，当掺杂过量的Nafion势必会降低复合材料的比电容。因此Nafion的掺杂量对PANI的比电容有重要影响。目前尚未报道关于Nafion掺杂量对PANI电化学性能的影响。基于以上考虑，湖北工业大学胡圣飞教授、付旭东博士团队报道了在苯胺单体与Nafion溶液中采用原位化学聚合法制备出了Nafion掺杂PANI复合材料。通过调控苯胺与Nafion的质量比，研究Nafion掺杂量对PANI的电化学性能影响。

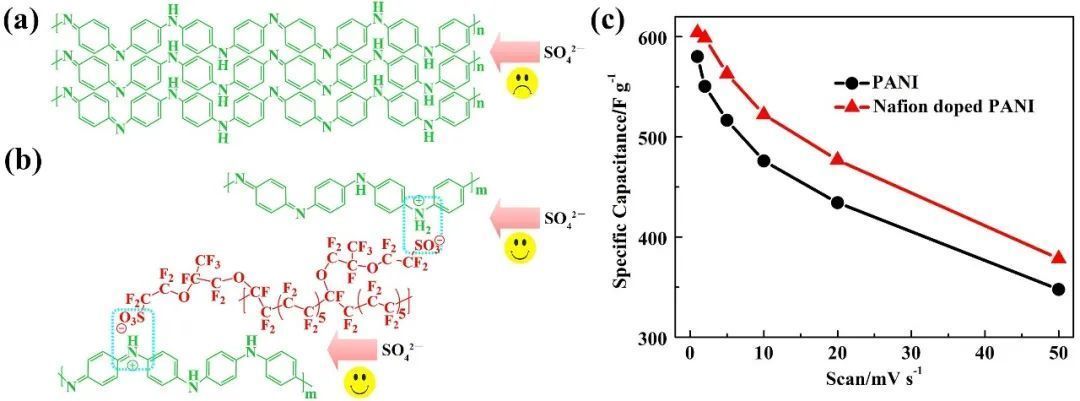

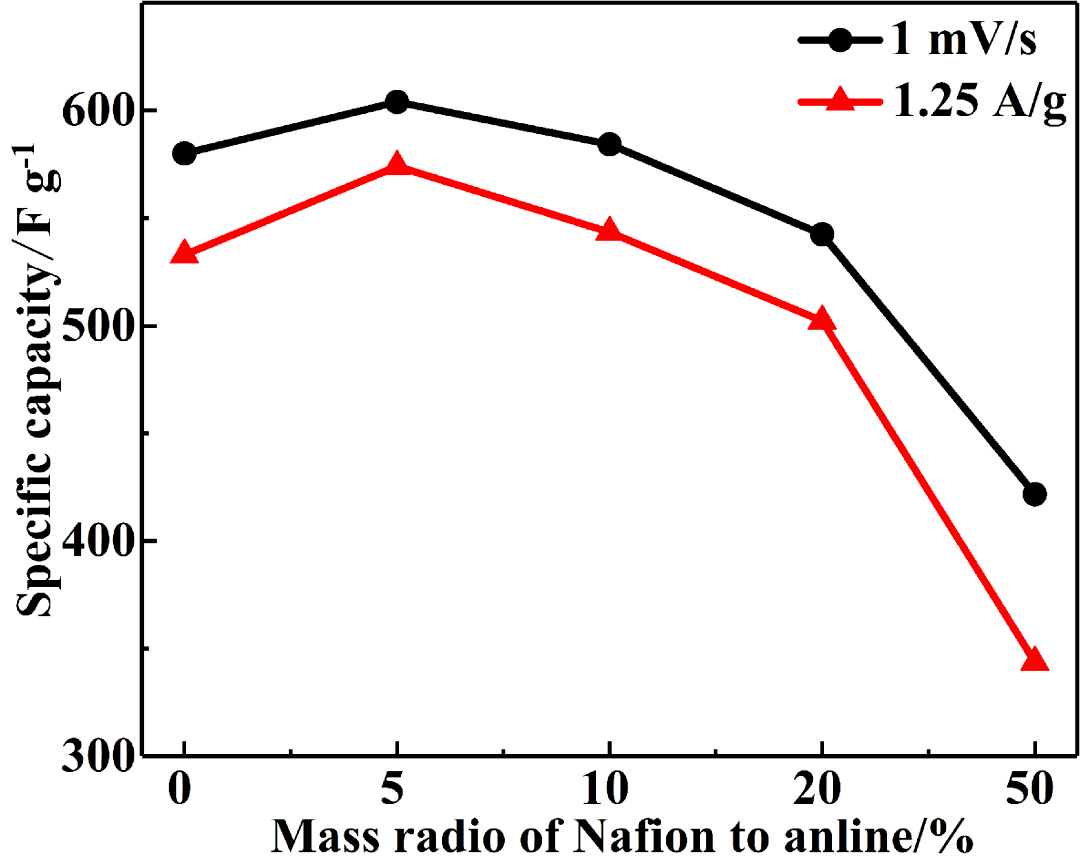

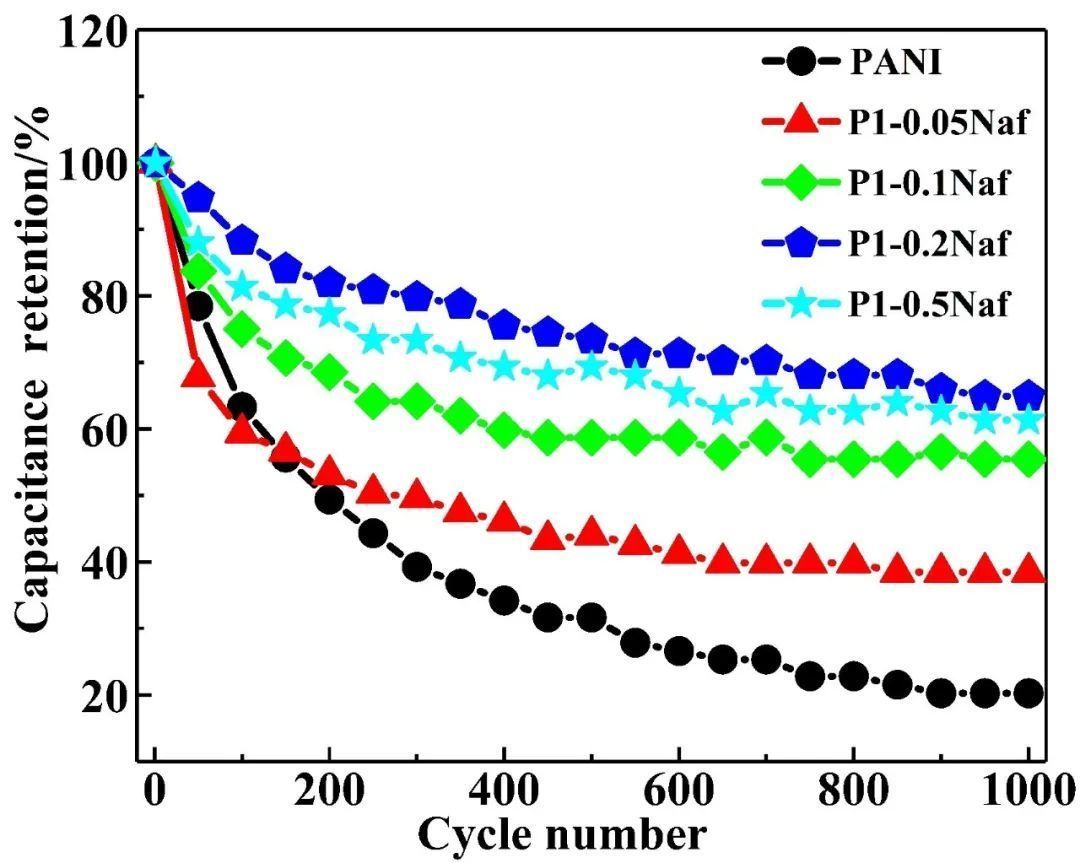

在PANI中掺杂Nafion后，由于PANI的氨基与Nafion的磺酸基之间的静电相互作用增大了PANI相邻分子链的间距（图1 b），因此PANI分子链可以更充分地与电解质接触，提高了PANI的利用率。由图1 c和图2可知，与PANI相比，当Nafion/苯胺的质量比优化到1:0.05（即P1-0.05Naf）时表现出更高的比电容。经过图3中的循环稳定性测试，随着Nafion掺杂含量增加，由于Nafion能够稳定PANI在充电过程中形成的自由基阳离子，因此Nafion掺杂PANI复合材料（P1-0.05Naf，P1-0.1Naf，P1-0.2Naf和P1-0.5Naf）的电容保持率也逐渐增加，且均高于PANI。本工作为提高PANI电极材料的比电容提供了一种简便的方法，并且为未来开发基于Nafion膜的柔性超级电容器奠定了基础。
