第一作者：Caiyun Chen, Haifeng Lv
通讯作者：Xiaojun Wu , Kehui Wu, Lan Chen 通讯单位：中国科学院物理研究所, 中国科学技术大学
作为与碳最近的邻接元素，理论上预测硼具有一种平面的二维形式，被命名为硼烯，具有新的特性，如狄拉克费米子和超导性。在金属表面已经生长出了几种单层硼烯的多晶体，但是更厚的双层和几层的纳米片仍然难以捉摸。最近，中国科学院物理研究所 Kehui Wu和Lan Chen 联合中国科学技术大学Xiaojun Wu等人在国际知名期刊“Nat. Chem."发表题为“Synthesis of bilayer borophene”的研究论文。在这里，他们报告了通过分子束外延在Cu(111)表面上合成大尺寸、单晶的双层硼烯。结合扫描隧道显微镜和第一性原理计算，他们表明，双层硼烯由两个堆叠的单层组成，它们通过共价的层间硼-硼键结合在一起，每个单层都有β12样的人字形行结构。双层的形成与Cu(111)上第一个硼层中电荷的大量转移和重新分配有关，这为额外的硼原子的结合提供了额外的电子，使第二层得以生长。事实证明，双层硼烯具有金属特性，并且比单层硼烯更不容易被氧化。图1：STM图像显示Cu(111)表面随着B覆盖率的增加而演变

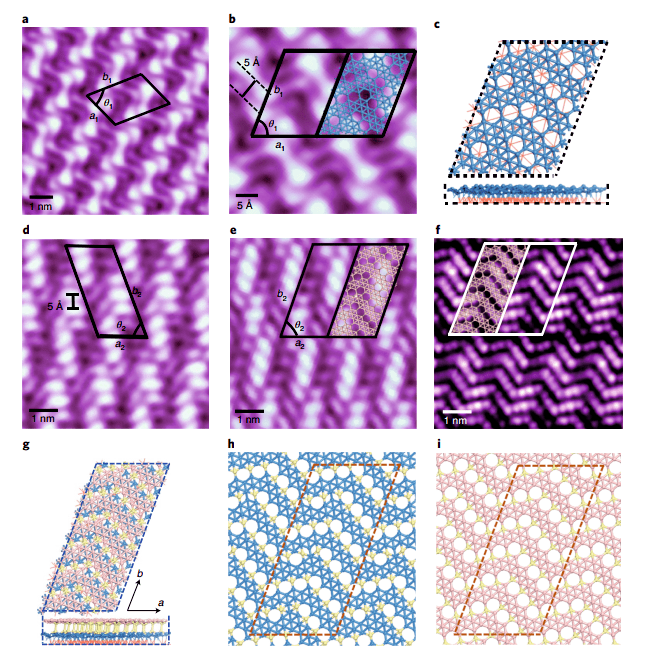

图2：Cu(111)上单层和双层硼烯的高分辨率STM图像和结构模型

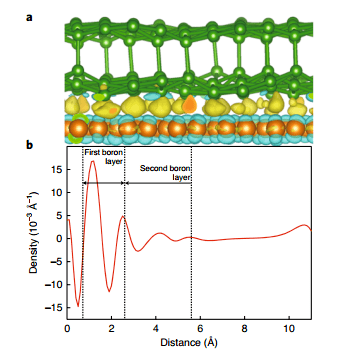

图3：双层硼烯和Cu(111)基底之间的电荷分布
图4：Cu(111)上硼烯的抗氧化能力和电子结构
https://www.nature.com/articles/s41557-021-00813-zhttp://www.iop.cas.cn/rcjy/zgjgwry/?id=1721
目前评论：
