高效CP-OLEDs器件研发属于国际前沿研究课题，以期实现未来应用于3D显示虚拟现实环境。目前大多数CP-OLEDs器件的g_EL值在10^-3数量级，如何提高 g_EL值以及如何实现手性放大成为当前CP-OLEDs需解决的最主要核心问题之一。为解决这一难题，近日，南京大学化学化工学院成义祥教授和全一武教授合作，观察到锚定手性联萘单元二面角的刚性高分子链骨架，通过退火处理，可与非手性发光体共组装成规整有序的螺旋纳米纤维，有利于分子间手性传递机制，揭示螺旋纳米纤维EML材料与CP-OLEDs器件的g_EL值放大效应内在本质关联性。

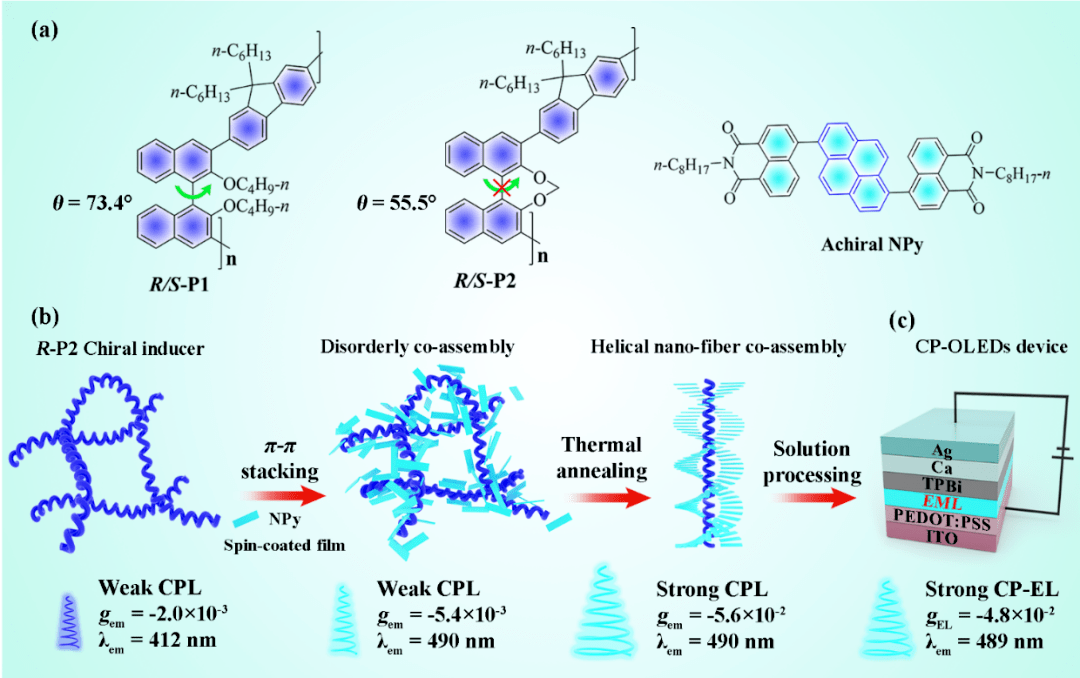

在该项工作中，作者选用了两种具有不同联萘二面角的手性聚合物 （R/S-P1和R/S-P2，手性诱导剂），分别和一种非手性荧光染料（NPy，CPL 发射体）通过分子间 π-π堆积相互作用构建两个手性共组装体 R/S-P1-NPy 和 R/S-P2-Npy。结果表明，具有锚定二面角的手性高分子不仅具有强的手性特征，且对非手性荧光分子NPy具有良好的手性诱导能力。经120 °C热退火处理后，通过R/S-P2和非手性NPy 之间的强 π-π 堆积相互作用， 形成有序螺旋纳米纤维的(R/S-P2)_0.6-(NPy)_0.4的CPL信号（|g_em|）高达5.6×10^-2，相较于(R/S-P1)_0.6-(NPy)_0.4，CPL信号放大了约6倍。

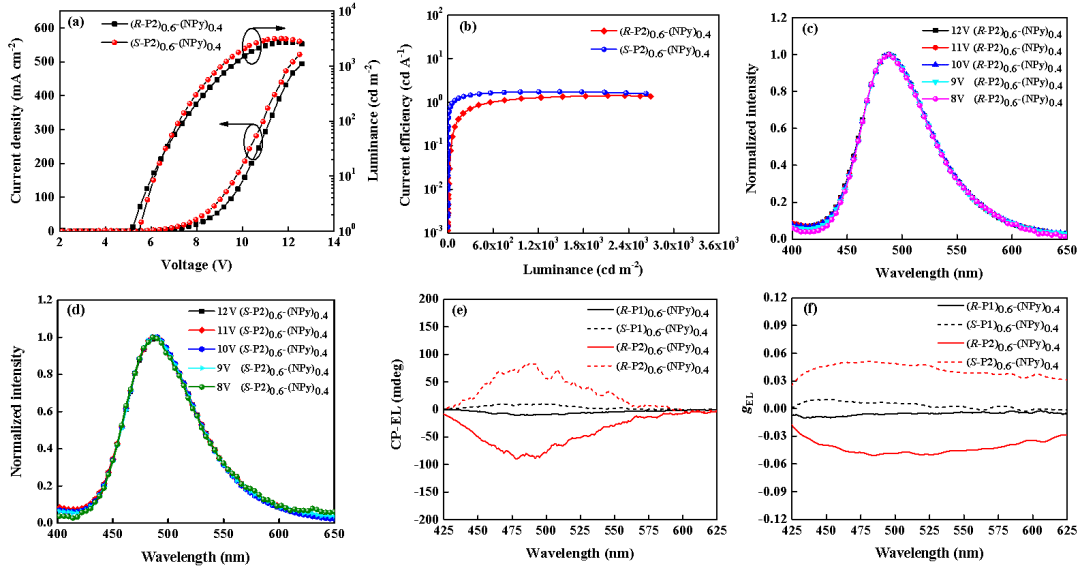

为了深入研究手性共组装体形成机制，作者进行了分子动力学（MD）模拟。根据MD模拟结果，手性共组装过程中，R-P2中的芴基团和 NPy中的芘基团之间具有较短的分子间距离 （d = 2.86 Å）以及强的分子间结合能（-10.67 kcal mol^-1）。表明锚定二面角的刚性手性高分子R/S-P2更易于和非手性发光分NPy通过分子间π-π堆积作用形成稳定有序的螺旋手性共组装体，进而实现手性传递和放大效应。更重要的是，这种有序螺旋纳米纤维(R/S-P2)_0.6-(NPy)_0.4作为CP-OLEDs的EML显示出稳定优异的CP-EL性能（|g_EL| = 4.8×10^-2），该工作为开发具有实用价值的CP-OLEDs提供了新策略。
