随着人工智能与大数据对计算效率提出更高要求，传统计算架构的“存储墙”瓶颈日益凸显。忆阻器作为一种集存储与计算于一体的新型器件，为构建高效的神经形态计算系统提供了物理基础。在众多材料体系中，卤化物钙钛矿因其固有的离子迁移特性而备受关注，但也正因如此，其性能对电极-钙钛矿界面的化学环境极为敏感。然而，长期以来，电压驱动下电极与钙钛矿的本征界面反应，与电极暴露在环境中发生的表面氧化过程高度耦合，导致其核心工作机制难以厘清，阻碍了器件的理性设计。

近日，南昌大学程抱昌教授/赵婕副教授团队在Journal of Energy Chemistry上发表了题为“Metal-Perovskite Interfacial Engineering for Quasi-2D CsPbBr₃-Based Memristor Devices”的研究成果。该工作以高稳定性的Quasi-2D CsPbBr₃为模型，系统研究了从惰性到高活性的系列金属电极（Au, Ag, Cu, Al）对忆阻行为的影响。研究团队设计了双层电极结构，在实验上成功解析了钙钛矿/电极的本征界面反应与电极的表面氧化效应，从而揭示了电极化学活性调控器件性能的根本机制。

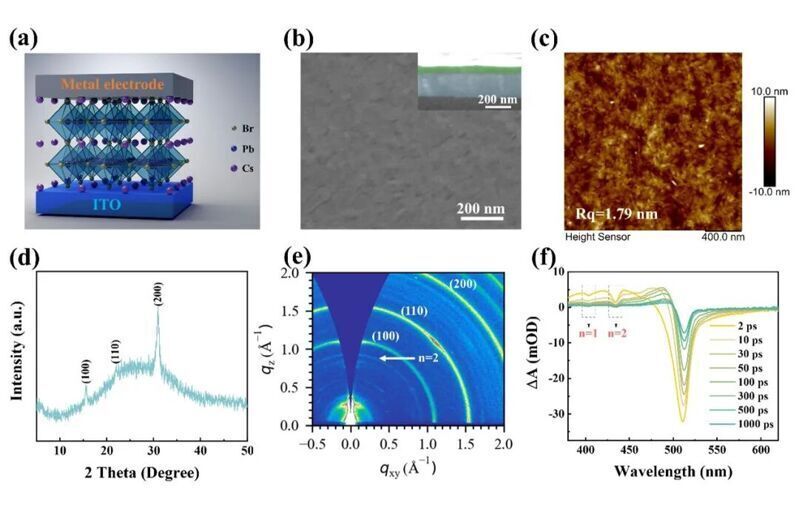

该项研究首先构筑了高质量的Quasi-2D CsPbBr₃薄膜作为器件的活性层。SEM与AFM图像揭示了薄膜致密均匀且表面平整，为构筑高质量的电极/钙钛矿界面奠定了基础。结合XRD、GIWAXS与瞬态吸收光谱分析，共同证实了其高结晶度和典型的准二维多量子阱结构。这种高质量的活性层，有效排除了材料自身非均一性对器件性能的干扰，使得后续研究能够精确聚焦于界面效应这一核心变量。

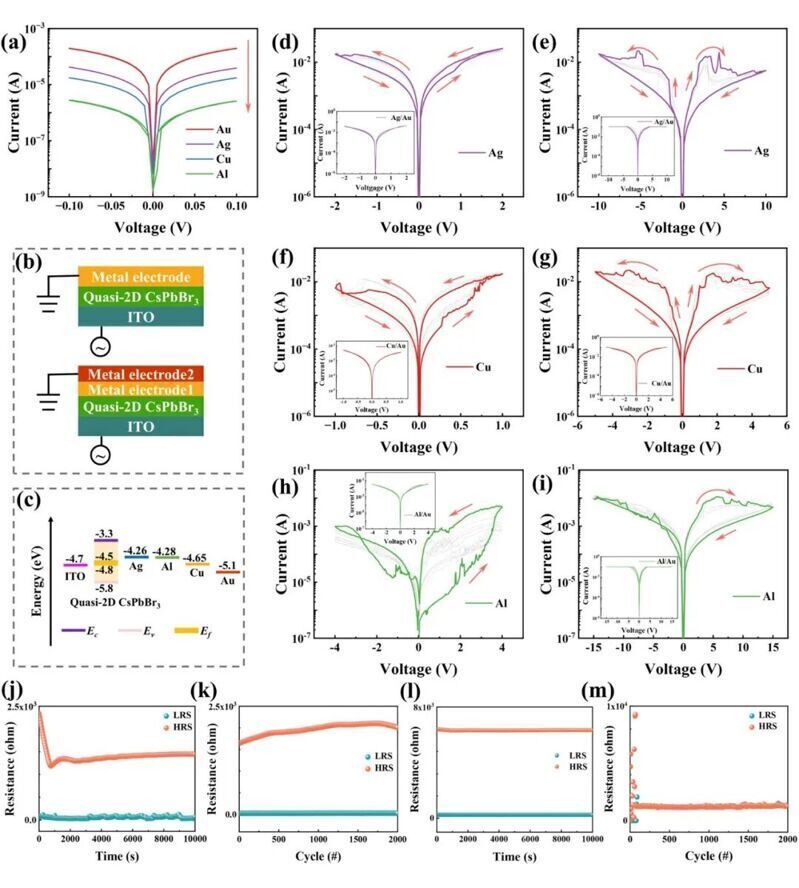

图2揭示了不同顶电极对器件电学特性的决定性影响。惰性的Au电极由于界面反应势垒过高而无法触发阻变；活性适中的Ag和Cu则展现出理想的双极性阻变与双负微分电阻特性；而高活性的Al电极导致器件快速失效。尤为关键的是，通过引入双层电极结构，实验成功将电极表面氧化与界面本征反应分离开来，证实了可控的表面氧化对于Ag、Cu器件是激活稳定工作的必要前提，而Al器件的失效则源于其过度的本征界面反应。最终，基于Cu电极的器件表现出优异的稳定性和耐久性，验证了通过调控电极化学活性实现高性能忆阻器的可行性。

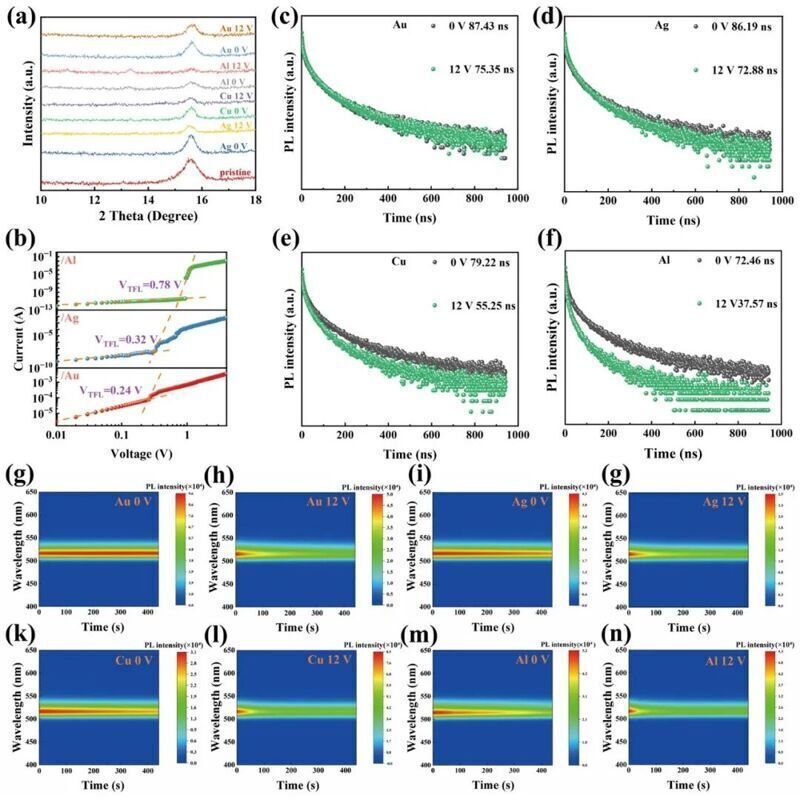

图3显示通过一系列原位表征手段，动态追踪了电场驱动下的离子迁移与界面反应过程。原位XRD揭示了外加电场会加速钙钛矿晶格的演化，其程度与电极的化学活性正相关。结合SCLC分析，证实了更高活性的电极会在界面处引入更多缺陷态。原位光致发光（PL）与时间分辨光谱（TRPL）则从光学维度提供了更为直接的证据：电场下PL强度的淬灭与载流子寿命的缩短，其变化幅度同样由电极活性主导，直观反映了Br离子在界面处的消耗速率。这些多维度的原位观测共同构建了“电场驱动-离子迁移-界面反应”的完整研究体系。

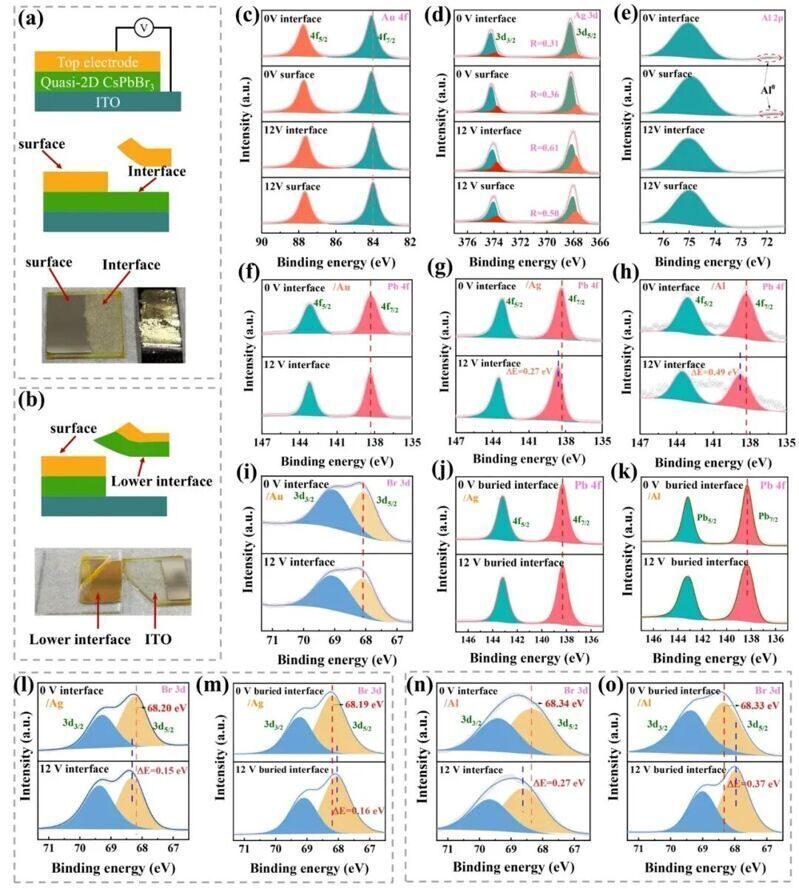

图4借助巧妙的界面剥离技术与XPS分析，从化学键合层面揭示了界面反应的本质。对电极元素的分析表明，惰性Au化学状态稳定；而对于Ag电极，外加偏压后其界面处的氧化程度反超其表面，为电压驱动的电化学反应提供了关键证据。对于钙钛矿组分，Br离子在顶、底界面的化学位移变化，清晰地描绘了其在电场下定向迁移并最终在顶部活性电极界面被消耗的过程，而Pb元素的化学环境则保持稳定。这一系列化学态的演变，为前述的“电场驱动-离子迁移-界面反应”模型提供了坚实的微观化学物证。

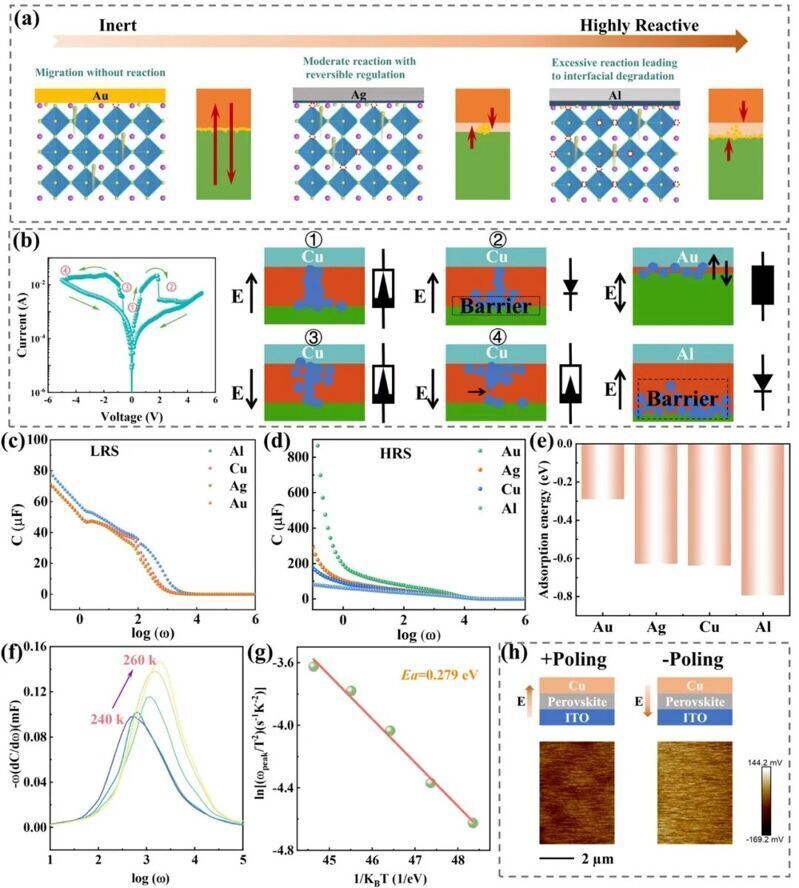

图5系统性地整合了所有实验与理论证据，构建了核心的阻变机制物理模型。该模型清晰地阐述了不同化学活性的电极如何通过调控离子迁移、导电细丝形成与断裂以及界面势垒演化，最终决定了器件呈现出截然不同的电学行为。导纳谱分析从频率域区分了体相与界面贡献，证实高阻态源于界面势垒的形成，并计算出离子迁移的激活能（0.279 eV）。第一性原理计算与开尔文探针力镜（KPFM）测量则分别从理论和空间维度，验证了电极反应活性的趋势与离子迁移的客观存在。这套完整的证据链最终确立了电极化学活性是调控钙钛矿忆阻器性能的根本物理量。
